吸盤電磁鐵X6020原理

1.吸盤電磁鐵X6020原理：通電吸合面產生吸力，吸起被吸物體，斷電時，產品磁場消失，物體放開。被吸物體與產品之間的間隙越小，吸力就越大，就能吸起更重的物體，反之，間隙越大，吸力越小，間隙不能超過15mm，超過后將無法吸動。

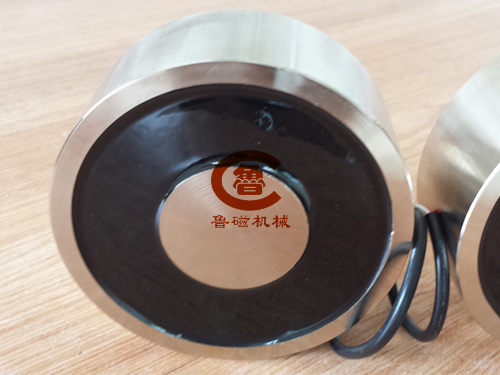

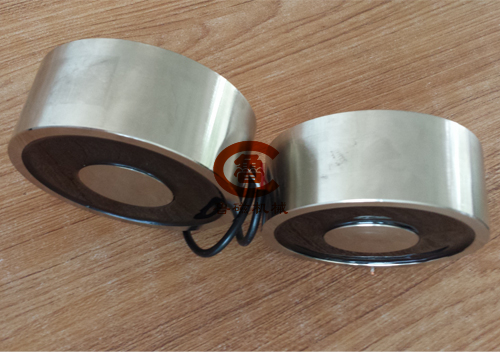

2.吸盤電磁鐵外形尺寸：此吸盤電磁鐵產品為圓柱形，產品尺寸如下：也可按客戶的安裝要求來定尺寸。直徑：60mm，高度：20mm，壁厚：6mm中心：30mm安裝螺紋：M8深度15mm（此安裝孔大小和深度可以根據客戶要求來定）

3.吸盤電磁鐵X6020電氣參數：電壓：可用12-220V之間選擇，一般用直流，如客戶一定要用交流，需在產品接線時加整流橋。功率：功率和產品的通電率有關，產品使用時，如果長時間通電，產品功率就只能做小，要不然會燒壞。短時間通電的產品，功率就可稍做大。吸力也會相對更大。電流：電流=功率/電壓。在功率一定的情況下，電壓越大，電流就越小，所以客戶要選用產品時，一定要注意電流的大小，要確定給吸盤電磁鐵供電的電路負載電流夠了不夠大。

4.吸盤電磁鐵X6020吸力大?。涸谏鲜鲈碇杏刑岬?，產品在通電時，吸起被吸物體，而吸起的物體質量多少，被稱為此產品的力量。而力量在測試過程中，有以下幾點因素會對力量有影響：1.吸盤電磁鐵被吸物體的吸合面是否平整，因?yàn)榍懊嫣徇^(guò)，間隙越小，吸力越大，如果面不平整，那么就會產生間隙，會影響吸力。2.被吸物體的吸合面大小，一般要發揮產品的大吸力，被吸物體吸合面是大于產品的吸合面，如X6020，直徑為60mm的吸合面，被吸物體要大于60mm。3.被吸物體的厚度，因?yàn)槲P(pán)電磁鐵一通電，產生磁力線，磁力線形成一個磁環，磁環穿透被吸物體是，如果太薄，就會減小產品的吸力，就拿X6020來說，厚度要超過8mm，效果為好，產品體積越大，被吸物體的厚度也需越厚。吸力的大小和電磁鐵相隔被吸物體的距離有關，不超過15mm，如下圖示意圖，距離和力量成反比。

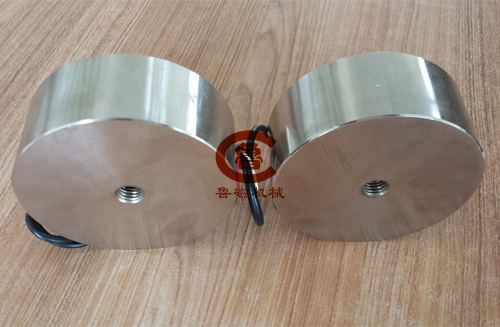

5.吸盤電磁鐵X6020安裝及接線：產品吸合面的反面有一個安裝孔，不管是裝在機械手上還是其它自動貨設備，都安裝方便，螺紋大小和深度，或是需增加螺紋都可以由客戶提出。產品接線的電線可以采用多種規格樣式，也可以按客戶提出的要求來制作，出線部位都采用密封處理，更好的防水。

6.吸盤電磁鐵X6020的使用環境：產品吸合面和電線出線部位都密封，所以產品可以用在水中產品材質耐溫可以高達到200攝氏度，超過這個溫度需要采用特制材料進行生產，像常規一般耐溫在120攝氏度。
