當前位置:首頁 » 魯磁科技產品中心 » 圓臺磨床 » 臥軸圓臺平面磨床 » M7340臥軸圓臺平面磨床

prevnext

查看全部大圖

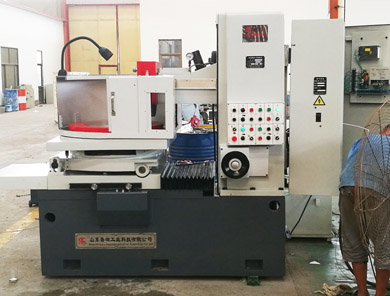

M7340臥軸圓臺平面磨床

產品分類：臥軸圓臺平面磨床

M7340臥軸圓臺平面磨床是我公司傳承吸收磨床結構與制造技術開發出的新型系列軸圓臺平面磨床。圓臺直徑Φ400-Φ1250總體布局型式采用工作臺在移動拖板上旋轉運動,拖板在床身導軌上做縱向往復移動,磨頭沿立柱垂直移動進給布局型式。工作臺面可調整±3°,磨削中凹或中凸,實現有內外錐面要求的工件磨削。本產品適用于磨削環形零件、閥片、鋸片、銑刀等工具制造和機械制造精密零件的加工,可廣泛應用于工具廠、軸承廠、空氣壓縮機廠和般機械制造廠等進行精密零件的磨削加工。

訂購熱線：400-635-8891

產品詳情產品規格產品視頻

產品介紹

M73系列臥軸圓臺平面磨床是我公司吸收國內外磨床結構與制造技術開發出的新型系列臥軸圓臺平面磨床。圓臺ф400-ф1250總體布局型式采用工作臺在移動拖板上旋轉運動，拖板在床身導軌上做縱向往復移動，磨頭沿立柱垂直移動進給布局型式。工作臺面可調達到±3o，磨削中凹或中凸，實現有內外錐面要求的工件磨削。本產品適用于磨削環形零件、閥片、鋸片、銑刀等工具制造和機械制造精密零件的加工，可廣泛應用于工具廠、軸承廠、空氣壓縮機廠和一般機械制造廠等進行精密零件的磨削加工。

臥軸圓臺平面磨床是典型的機電一體化產品。它是用砂輪圓周磨削平面，工作時砂輪與工件的接觸面較小，提高了工件的磨削精度。它的垂直進給與橫向進給兩軸聯動由步進電機驅動，定位精度高。具有完備的編程及自動加工補償功能，可自動完成平面磨削。

產品特點

（1）對加工對象的適應性強。本磨床主要加工黑色金屬，適用于鋸片廠、汽車廠、軸承廠，發動機廠和一般機械廠的產品車間和工具車間作平面精密和成批加工，加工鋸片、活塞環、摩擦片及軸承圈等?？杉庸て矫?，斜面角度，臺階零件等端面。

（2）加工精度高。它控制進刀量0.001mm，加工后工件表面粗糙度可以達到Ra為0.4ūm,加工后變形小，尺寸統一性好。

（3）生產效率高。(工作臺上可同時放置多個工件加工)

（4）經濟效益好。

（5）穩定性好。

（6）安全性能高，當垂直或橫向進給超過行程時，機床會自動停止。

（7）具有液壓自動檢測功能，當操作者忘記對工作臺面充磁或開啟工作臺液壓時，機床將自鎖，并進行報警。

（8）操作者勞動強度低，單人可控制多機。

（9）工作環境好，工作時沒有磨削粉末，噪音小。

（10）便于生產管理的現代化。

產品優勢

M73系列臥軸圓臺平面磨床，床身、立柱、橫梁、拖板等鑄件全部采用樹脂砂工藝鑄造，材質好、強度高。工作臺拖板與床身水平導軌，采V一平不脛而走導軌，運行吸震性好。磨頭與立柱垂直導軌、采用鑲鋼淬硬滾動結構，接觸剛性好、運動精度高，移動輕便、進給靈活潤滑簡便可靠，使用壽命長。

產品用途

適用于磨削圓形薄片工件，并可利用工作臺傾斜磨出厚薄不等的環形工件。

產品規格

M73系列臥軸圓臺平面磨床
參數	MG7340	M7340	M7350	M7350A	M7363	M7380	M7380A	M73100	M73125	M73160	M73180	M73200	M73220
工作臺直徑	400	400	500	500	630	800	800	800?	1250	1600	1800	2000	2200
磨削工件尺寸	400*120	400*200	500*200	50018090	630*240	800*320	800320160	1000*320	1250*320	1600*360	1800*360	2000*300	2200*300
工作臺踏板縱向往復行程	245	245	310	310	370	460	460	570	695
工作臺踏板縱向往復速度	0.1-2	0.1-2	0.1-2	0.1-2	0.1-2	0.2-2	0.2-2	0.3-2	0.3-2
工作臺旋轉速度	60-160	60-120	60-120	60-120	16-18	12-70	12-70	5-45	5-45	5-50	5-45	3-40	3-35
工作臺傾斜角度	+10°-3°	±3°	±3°	±20°	±3°	±3°	±20°?	±1.5°	±1.5°
磨頭主軸轉速	1450	1450	1450	1450	1450	1450	1450	1450	1450	1000	1000	1000	1000
磨頭快速升降速度	250	250	250?	250?	2500?	250	250	250?	210	210
手輪每轉磨頭垂直進給量	0.2	0.5	0.5	0.5	0.5	0.5?	0.5	0.2	0.2	0.2	0.2	0.2	0.2
磨頭垂直進給量	0.001	0.0025	0.0025	0.0025	0.0025	0.0025	0.0025	0.0025	0.0025	0.0025	0.0025	0.0025	0.0025
磨頭垂直自動進給量	0.001-0.01	0.0025-0.02	0.0025-0.02	0.0025-0.02	0.0025-0.02	0.0025-0.03	0.0025-0.03	0.0025-0.03	0.0025-0.03	0.0025-0.03	0.0025-0.03	0.0025-0.03	0.0025-0.03
磨頭托板橫向水平往復行程?									750	900	1000	1120	1220
磨頭托板橫向水平往復進給速度										50/500	50/500	50/500	50/500
砂輪尺寸	3004075	3004075	40040127	40040127	40040127	50050203	50050203	60080305	600*80305	60080305	60080305	60080305	60080305
磨頭電機功率	5.5	5.5	7.5	7.5	7.5	7.5	15	15	15	22	22	22	22
總?cè)萘?/span>	9.5	9.5	12	12	12	17	17	22	22	30	30	34	34
工作精度粗糙度	1000:0.005Ra＜0.08	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.051Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63
機床外形尺寸	196510001950	196510001950	235012501950	235012501950	235012501950	290018002420	290018002420	290018002420	270017002800	303019002800	305021002800	307023002400	309025002400
毛重/凈重	3000/2700	3000/2600	3900/3400	3000/3400	3900/3500	10500/9500	10500/9500	10500/9500	17000/16000	27000/25000	28000/26000	29000/27000	3000/28000

買家須知

【特別說明】

1、因各家產品定制規格不同，產品大小形狀各有差異，產品以實物為準。

2、因型號規格不同，市場經常波動，實際價格以當時合同為準。

聯系我們

具體情況建議您和魯磁專業客服聯系。提供您的需求，專業工程師將免費為您量身打造方案！

400電話：400-635-8891 公司座機：0635-2321353

企業官網：www.mmaim.cn公司傳真：0635-2322353

公司地址：山東省臨清市經濟開發區東二環路中段

歡迎來電垂詢，我們將盡心為您提供所需產品信息資訊。

關注微信

山東魯磁磨床

產品展示

7340m 大.jpg

M7340系列臥軸圓臺平面磨床是我公司傳承吸收磨床結構與制造技術開發出的新型系列軸圓臺平面磨床。圓臺直徑Φ400-Φ1250總體布局型式采用工作臺在移動拖板上旋轉運動,拖板在床身導軌上做縱向往復移動,磨頭沿立柱垂直移動進給布局型式。工作臺面可調整±3°,磨削中凹或中凸,實現有內外錐面要求的工件磨削。本產品適用于磨削環形零件、閥片、鋸片、銑刀等工具制造和機械制造精密零件的加工,可廣泛應用于工具廠、軸承廠、空氣壓縮機廠和般機械制造廠等進行精密零件的磨削加工。

機床電器部分采用PLC可編程控制,自動化程度高。進給系統中有磨頭垂直自動進給?？熘G升降、進給參數預選零位停止尺寸控制、無火花磨削、工作臺失磁保護等功能。操作方便,工作臺旋轉運動與工作臺拖板往復運動是由變頻調速電機驅動。

工作臺拖板往復運動,通過齒形帶輪與滾珠絲杠帶動,工作臺旋轉通過減速機驅動,并具有切入變速功能,可根據工件磨削直徑的變化自動切換不同的轉速與縱向進給速度。

磨頭主軸,前后采用多組C級滾動軸承支撐,裝入式或?qū)ρb式電機直接驅動,接觸剛性好、旋轉精度高。另外還備有高精度動靜壓磨頭供選擇進給系統采用液壓棘輪機構,可實現機動進給和手動進給,操作方便靈活。工作臺環形導軌采用節流靜壓導軌,靜壓滑動潤滑方式,吸震性好,運行平穩。
