什么是電磁吸盤

  電磁吸盤有人稱之為電磁工作臺或者電磁卡盤，是一種夾具，一般平面磨床上用的多一些。電磁吸盤不但簡化了夾具，而且還具有裝卸工件迅速、加工精度較高等一系列優點。只要機床的切削力不是太大，—般都可以采用。電磁吸盤的額定電壓有24V、40V、110V和220V等級別，吸力在2～13kg/cm2左右。

電磁吸盤工作原理

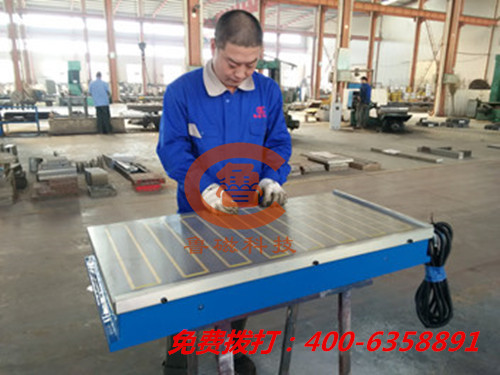

  電磁吸盤的外形為一鋼質箱體，箱內裝有一排凸起的鐵芯，鐵芯上繞著線圈，上表面為鋼質有孔的工作臺面板，鐵芯嵌入孔內并與板面平齊。孔與鐵芯之間的間隙內嵌入鉛錫合金，從而把面板劃分為許多極性不同的N區和S區。當線圈1通入直流電流后，磁通由鐵芯進入面板的N區，穿過被加工的工件而進入S區，然后由箱體外殼再返回鐵芯，形成磁路。于是，被加工的工件就被緊緊吸住在面板上。切斷電流后，由于剩磁的影響，工作將仍被吸在工作臺上。要取下工件，必須在線圈中通入脈動電流去磁。這就是電磁吸盤的工作原理，您清楚了沒？
