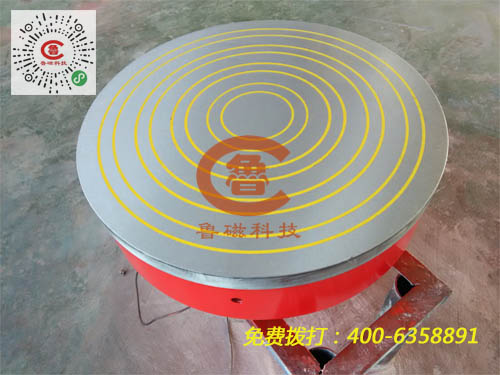

圓形吸盤電磁鐵其通過冷卻液將電磁鐵散發的部分熱量帶走，使得電磁鐵發熱的少量熱量傳導至主軸后，不會引起主軸變形、伸長，進而確保磨削位置，保證磨床的高精度磨削。

　包括電磁鐵、吸盤、主軸、外殼,外殼內套裝有電磁鐵，外殼的中心孔內套裝有主軸，主軸的尾部帶有端蓋，主軸的前端連接有圓形吸盤電磁鐵，外殼的后端面與端蓋的前端面間裝有冷卻板，冷卻板套裝于主軸，冷卻板貼合外殼的后端面的端面設置有冷卻區域，冷卻區域內開有螺旋的水槽，水槽設置有連通外部的進水口、出水口，冷卻區域的內、外環面間設置有O型密封圈，外殼的外露于空氣部分開有冷卻散熱槽。

　采用本實用新型的上述結構后，由于冷卻板貼合外殼的后端面的端面設置有冷卻區域，冷卻區域內開有螺旋的水槽，水槽設置有連通外部的進水口、出水口，冷卻區域的內、外環面間設置有O型密封圈，冷卻水通過進水口進入到螺旋的水槽內，從而帶走圓形吸盤電磁鐵一側傳遞給外殼的熱量，即通過冷卻液將電磁鐵散發的大部分熱量帶走，使得電磁鐵發熱的少量熱量傳導至主軸后，不會引起主軸變形、伸長，進而確保磨削位置，保證磨床的高精度磨削。
