充退磁控制器的故障處理方法

  一、上電燒保險 1.1斷電檢查外部接線是否正確 1.2檢查磨床電磁吸盤對地(外殼)絕緣電阻應不低于1MΩ 1.3 檢查磁盤有無短路 1.4檢查輸入電壓是否符合技術要求 1.5所用磨床電磁吸盤與控制器規格是否相符。

  二、上電炸壓敏，爆電容 2.1斷電檢查外部接線是否正確 2.2檢查輸入電壓是否符合技術要求。

  三、無輸出，過流指示燈亮 3.1確認1.1~1.4正確無誤 3.2檢查W2是否調至最大，若是，調至中間位置， 再上電，根據需要將W2調至合適位置 3.3必要時可在磨床電磁吸盤控制器輸入端加接隔離變壓器。

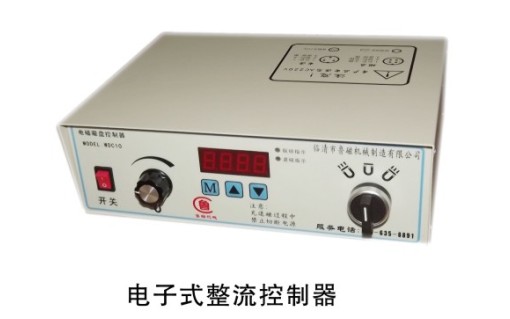

充退磁控制器的輸入輸出顯示

  四、輸出時有時無 4.1觀察無輸出時過流燈是否亮，若是，檢查3.1~3.2各項 4.2斷電檢查控制器接線是否牢靠 4.3檢查磨床電磁吸盤接線是否可靠 4.4檢查磁盤線圈有無接觸不良。

  五、有輸出但主機磨頭不轉 5.1檢查連鎖觸點是否正確串入主機磨頭控制回路 5.2按四/3.6.1~3.6.2節正確調節W5，W6電位器。

  六、磨床電磁吸盤保險管，壓敏電阻均正常，但充退磁無輸出 6.1斷電檢查外部接線是否正確 6.2檢查外接電位器是否調至最小位置，若是，將其調 至中間位置，再上電，按需要將外接電位器調至 合適位置 6.3檢查W2電位器是否調至最小，若是，將W2調至 中間位置，拆除外接電位器，上電，再按需要將 W2調至合適位置(1#,2#輸出不要超過DC110V) 6.4 以上三條無誤狀態下，則斷開輸出端負載及外接調節電位器，確保狀態轉換。
