一、懸掛式電磁除鐵器適用范圍

懸掛式電磁除鐵器，廣泛用于煤礦、發電廠、冶金、耐火、水泥、焦化廠、煤碼頭等行業，與各種物料輸送機配套使用，能有效地除去物料中的鐵性物質，有利于保護破碎機等設備。

二、除鐵器性能與特點、使用環境條件

除鐵器性能與特點

RCDB-懸掛式電磁除鐵器，具有溫升低、絕緣好、吸力強、透磁深度大，運行穩定可靠等優點。

使用環境條件

a)海拔高度不超過2500m；

b)環境溫度-25～＋40℃；

c)空氣的相對濕度不大于90%（溫度25℃時）；

d)在沒有雨雪侵襲的地方；

e)無足以腐蝕金屬和破壞絕緣的氣體與塵埃。

三、除鐵器工作原理

RCDB-懸掛式電磁除鐵器工作原理，將除鐵器安裝好后，接通電源，按勵磁啟動按鈕，除鐵器開始工作。需要卸鐵時，將除鐵器移動到卸鐵箱上方，按動勵磁停止按鈕.

四、除鐵器總體結構

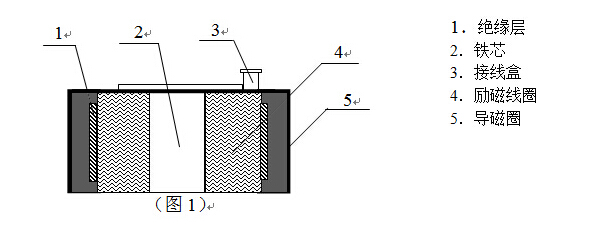

RCDB-懸掛式電磁除鐵器由勵磁線圈、鐵芯、接線盒、導熱材料、導磁圈、軛鐵板等組成（見圖1）。

五、RCDB-型技術參數：

1.適用皮帶寬度      mm。

2.懸掛高度（H）     mm。

3.勵磁功率21KW。

4.配用電源380V。

5.通電率100%。

六、除鐵器安裝使用：

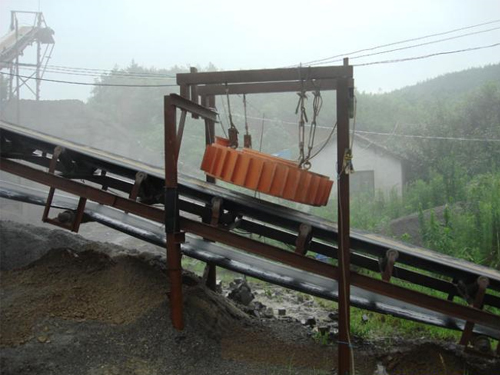

RCDB-懸掛式電磁除鐵器，根據現場安裝位置，可安裝在皮帶機頭部和皮帶機中部。

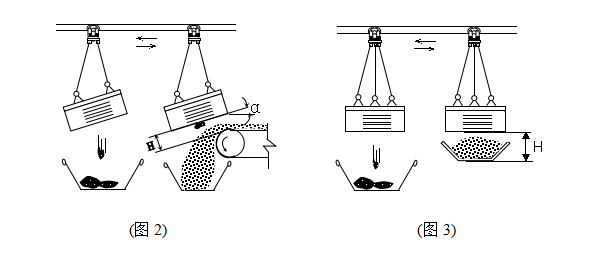

1．安裝在皮帶機頭部，除鐵器相對輸送皮帶傾斜α＝15－30°，安裝高度H=      mm，指除鐵器底部與輸送皮帶的距離。除鐵器與輸送皮帶距離越近越好，以不擋物料為原則（見圖2）。

2．安裝在皮帶機中部，除鐵器與輸送皮帶水平安裝，安裝高度H＝    mm（見圖3）。

3．除鐵器與行走小車連接好后，應確定卸鐵方向，調整好高度。

七、安裝后檢查與調整

1．檢查除鐵器安裝高度是否正確，吊掛裝置是否牢固，鎖扣是否鎖緊等。

2．檢查行走小車運行是否正常，方向是否正確。

3．檢查電壓是否正常，絕緣是否良好，除鐵器、控制柜是否接地。

4．檢查控制柜電氣元件是否完好，接線端子接觸是否良好。

八、客戶注意事項

1．嚴禁拆卸除鐵器本體，禁止非專業人員及無證電工接線操作。

2．禁止攜帶鐵磁性物體接近除鐵器，以免造成不必要的危險。

3．禁止撞擊除鐵器本體，以免造成線圈內部損壞。

4．禁止操作人員攜帶手機、手表、相機接近除鐵器，以免物品被磁化。

5．本除鐵器禁止在超過50℃以上環境中使用，以免高溫運行中除鐵率下降。

6．就地控制方式當現場控箱上，選擇手動操作時，現場取得就地權.

7.故障自診設計

九、本系統具備以下幾方面電氣保護：

1、除鐵器線圈接地速斷保護

2、短路電氣保護

4、電氣控制柜

電控柜等電器設備外殼防護等級IP55。采用380系統電壓供電。

RCDB-電磁除鐵器
