平面磨床電磁吸盤

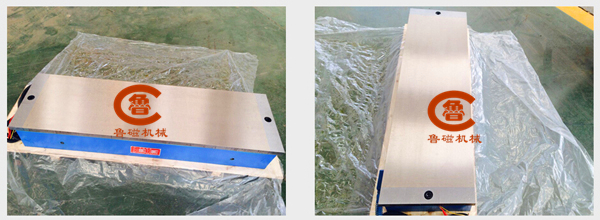

  平面磨床用普通矩形電磁吸盤用于吸持導磁性材料進行中等強度磨削加工，吸力100N/cm2。高剛性、精度穩定、熱變量非常小。獨特的線圈設計，使吸盤的吸力非常均勻，適用于平面磨床。

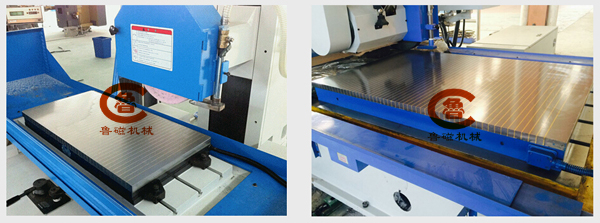

  平面磨床用細目電磁吸盤適用于磨削薄小的導磁工件，細密的磁極間隔，磁力分布非常均勻，良好的工藝加工保證磁盤面板無間隔，整體堅固，可防止切削液的腐蝕，延長磁盤的使用壽命，保證工件的加工密度，獨特的線圈設計，使其熱變量很小，精度穩定。吸力可達120N/cm2。

磨床電磁吸盤維修

  磨床電磁吸盤經過長期使用后,由于絕緣不良等原因容易造成電磁吸盤燒損,而新購的電磁吸盤又不劃算,維修費用也較高,用戶自行修復時由于吸盤的電磁線圈絕緣工藝較復雜,維修較困難。

解決方法介紹：

1.拆卸電磁吸盤先將電磁吸盤面板的鉛封用工具取出,露出內六角圓柱頭螺釘,拆下螺釘,卸下面板,可看到用瀝青密封的電磁線圈,用噴燈或電爐等將瀝青熔化(溫度不得超過300℃以免銅線被熔化),然后取出線圈,用刮刀將線圈槽內處理干凈。

2.繞制線圈測出拆下線圈銅線的線徑,數出每組線圈匝數,再按鐵芯做出線圈繞線模,繞線模尺寸要準確。線圈繞制時,采用絕緣性能良好的漆包銅線繞制,其密封、絕緣材料的耐熱等級不應低于JB794規定的E級,其性能應符合SY1664的規定;線圈繞線時應排列整齊、均勻緊密,圈間不得交錯,層間用0.05￣0.07mm絕緣紙襯隔,線圈的首尾線頭用不同的色線區分開,線圈繞制完成后,用白紗帶或玻璃纖維帶繞。

磨床電磁吸盤電路

  磨床電磁吸盤電路是用交流變直流，直流才能生成固定的磁場吸住工件。交流生成的磁場是不斷變換的，變換的頻率等于電源的頻率，利用這樣的原理當接通交流電的時候可以對工件退磁。
