MK7363型臥軸圓臺平面磨床的用途與特點

 MK7363型臥軸圓臺平面磨床，總體設計結構布局型式采用磨頭沿立柱升降，工作臺旋轉，拖板往復移動布局形式，結構緊湊、精度穩定、操作方便。采用砂輪周邊磨削工件兩平面的平面平行度與工件表面粗糙度要求較高的平面，由于工作臺能繞水平軸回轉傾斜（±5°）故又能磨削內外錐形表面。本產品適用于磨削環形零件、閥片、鋸片、銑片等工具制造和機械制造高精度零件加工等。

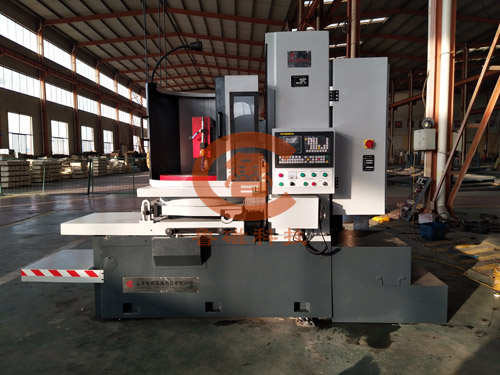

MK7363型臥軸圓臺平面磨床

 MK7363型臥軸圓臺平面磨床，工作運動全部采用電氣控制，機械傳動。工作臺旋轉運動是由交流變頻驅動電機調速，通過減速機構無級變速。工作臺拖板往復運動，采用伺服電機驅動調速，通過齒型帶輪、滾珠絲桿傳動，無級變速。磨頭主軸旋轉，前后采用動靜壓滑動軸承支承，裝入式電機直接驅動，旋轉精度高。磨頭立柱垂直導軌采用鑲鋼淬硬滾動結構，接觸剛性好，運動精度高，進給靈敏，移動輕便，潤滑簡單可靠，維護方便。床身V平導軌和工作臺環形導軌均采用滑動結構，由潤滑裝置供油，壓力潤滑，運動平穩，吸振性好。
