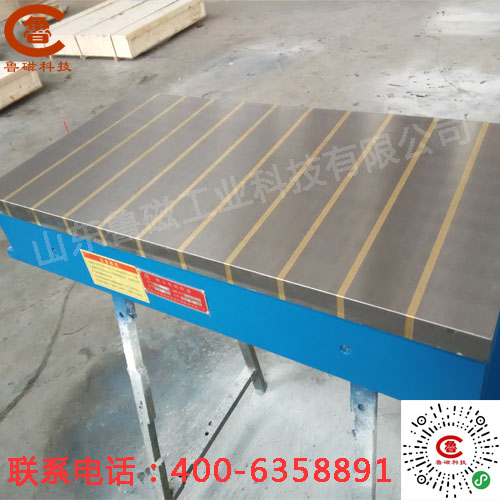

強力電磁吸盤故障及修復方法：

　　1.首先，用低壓測試筆更換強力電磁吸盤的開關，看看是否有斷相或接觸缺陷。如果發現強力電磁吸盤的接線端，應及時連接。如果發現接觸缺陷，應再次壓緊連接接頭。打開強力電磁吸盤，檢查引線的哪個端子燒壞了。發現后，重新焊接引線并引出引線。

　　2.用低壓測試筆測量電磁吸盤車床螺紋安全下的樁頭。檢查如果線內相位安全被熔斷，線內相位安全通常是一個沒有連接到控制電路的兩相380v電源。保險絲必須更換。

　　3.要打開強力電磁吸盤接觸器的滅弧罩，需要在斷開開關和電源的情況下手動閉合接觸器。當發現哪個電擊電路不能接觸時，應更換動觸點和靜觸點。在斷開機床電源的情況下，檢查從電磁吸盤接觸器下樁頭到連接電機連接架的主電源線，找出哪個電源已經燒壞并重新接通。

磁極結構設計是強力電磁吸盤技術的核心，磁極的外部為鋼殼，正、負磁化鋁鎳鈷磁鋼和能夠在正、負方向磁化磁極的線圈繞組安裝在磁極正下方。銣、鐵、硼磁體安裝在磁極塊四邊的上部，內部間隙中填充環氧樹脂，防止液體進入磁極燃燒線圈。整個磁極是一個堅固的結構，具有足夠的強度和剛度。磁極內部分為兩層，上層由銣、鐵、硼永磁體和中間磁極塊組成，下層由線圈和鋁鎳鈷磁鋼組成。上層和下層的尺寸和高度比可以根據磁場強度來優化和確定。夾緊工件或模具與磁極之間的空氣層應小于某一值。

　　1.當磁極下部左右兩側的線圈通電時，電控磁場的磁感應強度方向與永磁磁場相同，磁場強度較大。磁力線通過放置在吸盤表面的模具或工件產生磁引力，并在外部被表征為磁化，使得工件或模具處于夾緊狀態。

　　2.當磁極下部左右兩側的線圈分別反向通電，使得電控磁場的磁感應強度方向與永磁磁場的磁感應強度方向相反時，磁場強度達到較小值，外部特征為退磁，使工件或模具處于松動狀態。強力電磁吸盤磁化或消磁的通電時間一般小于1s，工件或模具的夾緊和松開效率非常高。

電磁吸盤的維護和安全說明:

 1.使用強力電磁吸盤時，表面應擦拭干凈，以免劃傷。

 2.強力電磁吸盤不得嚴重撞擊，以免影響精度。

 3、強力電磁吸盤使用后應擦拭干凈，涂防銹油并防銹；

 4、單獨使用強力電磁吸盤時應有接地線以避免漏電傷人。
