控制器

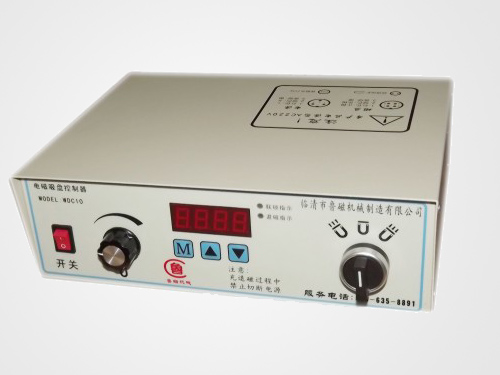

電子式整流控制器-電子型：

  適合各廠家生產的標準型電磁吸盤。電流容量分為5A、10A、15A等。有輸出電壓調整顯示，可以對電磁盤的吸力進行密度調整，達到不同磁盤加工不同工件對磁力的要求，退磁時間3-5s。

控制器

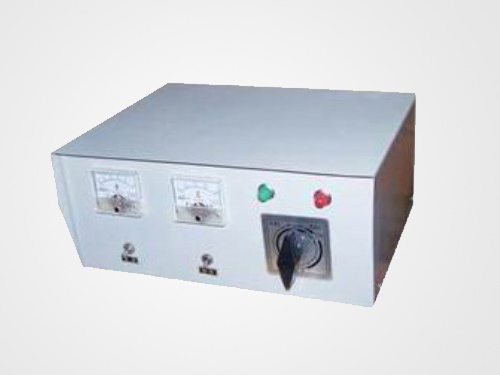

機械式整流控制器-普通型：

  適合大型強力電磁吸盤。電流容量可以根據磁盤的要求訂制，也能適用各種標準型電磁吸盤，配有聯鎖裝置，穩定可靠,常用型號為：500W、1000W、1500W、2000W、3000W、5000W。

控制器

  電磁吸盤控制器又稱充退磁控制器,一般配套機床使用,起到對電磁吸盤充退磁的作用,可根據電磁吸盤功率的大小進行制作相應功率大小的控制器。

控制器原理

  交流電壓380V經變壓器降壓后，經過整流器整流變成110V直流后經控制裝置進入吸盤此時吸盤被充磁，退磁時通入反向電壓線路，控制器達到退磁功能。

控制器使用方法

  將開關打開指示燈（紅燈）亮，表示整流控制器電源接通，電壓表上有輸出電壓指示；按下綠按鈕指示燈（綠燈）亮，電流表上有工作電流指示。此時吸盤通電有 磁，主機聯鎖線路接通主機，機床可以啟動開始工作，工作完畢后按下紅按鈕（綠燈滅），吸盤退磁，放開按鈕，控制器內繼電器延時2-3秒后退磁結束。

控制器 充退磁控制器 電磁吸盤控制器
