電磁吸盤結構

　　電磁吸盤由底座、面板構成，底座內鑲有激磁線圈。底座使用優質低碳鋼或低碳鑄鋼制作。面板用低碳鋼和隔磁銅板制造；面板上一根一根的鋼材稱之為磁極，面板上一根一根的隔磁銅板稱之為銅排。一根銅排寬度加一根磁極寬度稱之為極距，如4+18。

電磁吸盤工作原理

　　電磁吸盤內部的激磁線圈通直流電后產生磁力線，該磁力線經底座傳導到面板上的磁極產生吸力，從而吸住放置在面板上的導磁性工件。

電磁吸盤用途

　　吸持各類導磁工件，實現工件的定位和磨削、車削、銑削等加工。

電磁吸盤分類

　　按形狀分類： 分為矩形、圓形兩種。

　　按吸力大小分類 ：分為普通、強力 兩種。

　　按磁極排列方向分類：分為橫向、縱向兩種。

　　按磁極寬窄分類：分為普通、密紋兩種。

電磁吸盤型號

　　X11型—普通電磁吸盤用于平面磨床、工具磨床裝夾普通工件；銑床、加工中心等裝夾較大的工件進行中等規范的銑削以及用于制鞋行業等。

　　Xm11型—密極電磁吸盤用于與吸盤接觸面積小或薄片型工件加工時工件的裝夾。

　　X12型—單傾電磁吸盤，X13型—雙傾電磁吸盤用于普通工件加工斜面時工件的裝夾。

　　X18型—縱向密紋電磁吸盤類似于X11m型。

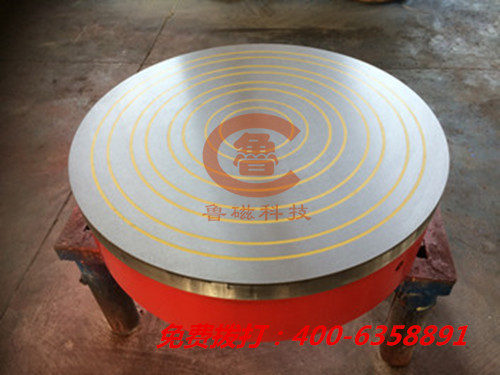

　　X21型—圓形電磁吸盤 X31型—環形電磁吸盤
