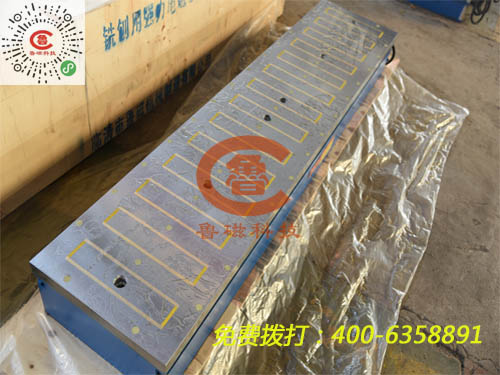

電磁吸盤是一種機床附加產品，它主要是一種用電磁原理，通過使內部線圈通電產生磁力，經過導磁面板，將接觸在面板表面的工件緊緊吸住的，電控強力吸盤吸持力超強，最大可達16kg/cm?，磁力分布均勻、可調節，可適用于各種強力機加工、粗加工、精加工。我們?cè)诠ぷ鲿r(shí)如何確定電磁吸盤有無吸力呢?

　　打開機床配電箱，用試電筆在熔斷器兩端驗電，再用萬用表交流500V檔測量電源電壓為380V。斷開總電源開關，檢查交流接觸器是否有機械卡死現象，摘掉接觸器線圈導線各一根，用萬用表電阻擋測量線圈兩端電阻，表針指示正常，證明線圈良好。

　　接好線圈導線，拆下欠電壓繼電器外殼，測量線圈兩端電阻，表針仍指示正常，說明欠電壓繼電器線圈也未斷路，再檢查繼電器有無機械卡死現象。然后合上部電源開關，用萬用表交流擋測量變壓器副邊電壓為135 V，改換直流擋測量整流二極管兩端電壓，正常情況下，橋式整流輸出的直流電壓應為110V，此時無電壓輸出。斷開總電源開關，用萬用表電阻擋分別測量四個整流二極管，發現其中兩個管子有問題。焊開連接二極管的導線，拆下二極管，再次進行測量檢查，證明管子已經擊穿。更換兩個新的二級管，接好導線，檢查焊接是否牢固。

  合上總電源開關，用萬用表直流擋測量整流二極管兩端，有電壓指示，其電壓值為110V。操作者按下砂輪電機按鈕，起動電磁吸盤開關，工件能夠吸合，故障已經排除。 補充：日常監測電磁吸盤有無磁力遇到這個問題，首先你要判斷電磁吸盤與機床連接的充退磁控制器是不是損壞了，如果沒有損壞，那么將工件放在電磁吸盤表面上，這里注意，要跨上兩個以上的磁極，使用充退磁控制器進行充磁，如果工件可以被吸住，說明電磁吸盤有磁力，如果不能被吸住，就說明沒有磁力了。一般電磁吸盤沒有磁力，說明電磁吸盤內部的線圈壞掉，這是最嚴重的，也可能是電磁吸盤內部有電線松動，或者受潮，或者接觸不良的情況，這個要根據情況來判斷的，有很多種可能發生。
