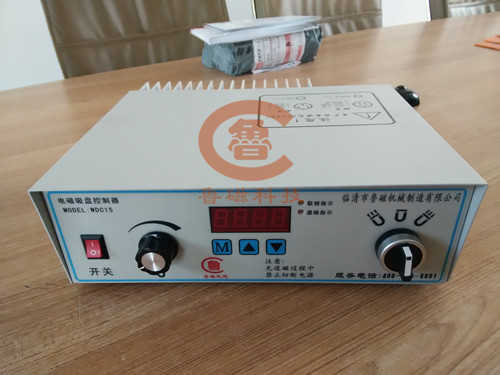

1、電磁吸盤控制器原理圖繪制一樣平常分電源電路、主電路、控制電路、信號電路及照明電路繪制。主電路是指受電的動力裝置及掩護電器，它議決的是電磁吸盤的事情電流，電流較大。主電路要垂直電源電路畫在原理圖的左側。控制電路是控訴制主電路事景況態的電路。信號電路是指表現主電路事景況態的電路。照明電路是指實現電磁吸盤磨削機床配置局部照明的電路。這些電路議決的電流都較小，畫原理圖時，控制電路、信號電路、照明電路要跨接在兩相電源線之間，依次垂直畫在主電路的右側，且電路中的耗能元件如打仗器和斷電器的線圈、信號燈、照明燈等 要畫在電路的下方，而電器的觸頭畫在耗能元件上方。

 2、電磁吸盤控制器原理圖中，各電磁吸盤的觸頭位置都按電路未通電或電器未受外力作用時的常態位置畫出。分析原理時，應從觸頭的常態位置出發。

 3、原理圖中，各電器元件不畫實際的外形圖，而接納國家劃定的統一國標標記畫出。

 4、原理圖中，同一電磁吸盤的各元件不按它們的實際位置畫在一起，而是按其在線路中所起作用畫在差異電路中，但它們的舉措?yún)s是相互聯系關系的，必須標以雷同的文字標記。別的，在電磁吸盤控制器原理圖中，對有直接電討論的交錯導線連接點，要用小黑圓點表現，無直接電討論的交錯導線連接點則不畫小黑圓點。還要過細電磁吸盤電源的電路畫成水平線，直流電源則正端在上、負端在下畫出。電源開關要水平畫出。
